Browser-Based Route Cinema

国土地理院地図を、4Kの地図動画へ。

GPX / KMZ / KML を読み込み、地図上で再生し、そのまま 4K mp4 に書き出せます。地図動画づくりに必要な調整を、ひとつの画面にまとめたブラウザアプリです。

ソフトウェアを開く

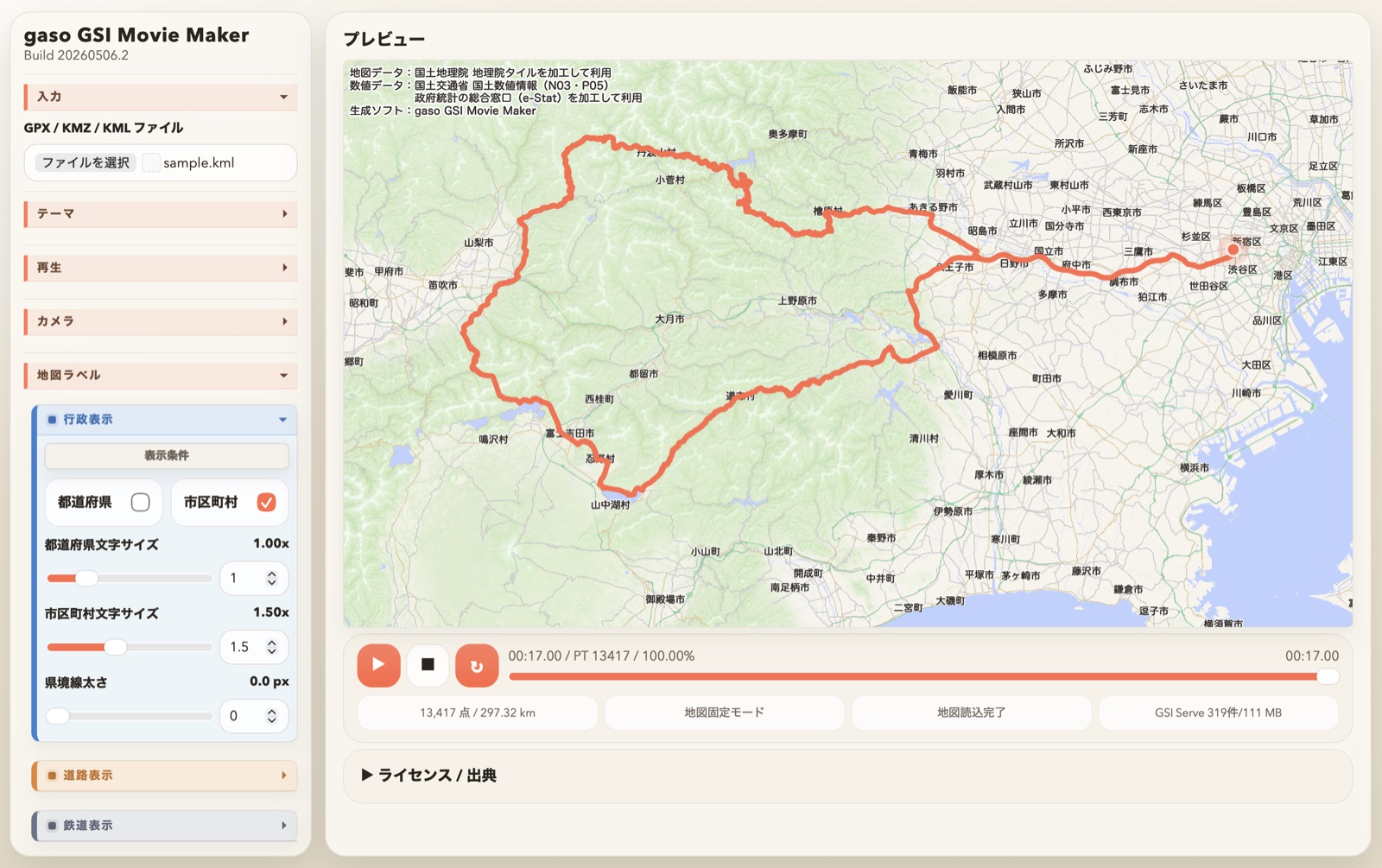

Preview Window

Features

６つの特徴。

データをアップロードせずに使える

入力ファイルや軌跡データを外部へ送信せずに扱え、主要な処理は使用する端末の中で完結します。

ログイン不要ですぐに使える

ブラウザで開けば、その場で操作を始められます。会員登録やアカウント作成は不要です。

入力形式が広い

GPX だけでなく KMZ / KML にも対応。手元の移動ログを変換し直さず、そのまま動画制作の起点にできます。

調整が一画面で完結

カメラ、ラベル、コメント、クレジット、書き出し設定をひとつの UI で扱えます。

日本向けの見え方に配慮

国土地理院ベクトル地図をベースに、国内利用で違和感の少ない見た目に寄せています。

国土地理院の地図で 4K 動画を作れる

地図表現と出典表示を整理しながら、公開や編集に回せる動画へ仕上げられます。

Sample Videos

サンプル動画。

サンプル 1: 地図固定モード

サンプル 2: 軌跡追跡モード

Rights & Use

動画制作で使いやすい、権利整理のしやすさ。

国土地理院の地図を使って4K動画を作れることは、このソフトの大きなメリットです。都道府県名・市区町村名の表示に使う生成済みデータ、山岳地形で使う標高タイル、使用ライブラリの出典とライセンスも整理しているため、公開前の確認を進めやすくなります。

Google Maps

Google Maps は、公式サイト画面をキャプチャーして動画にすることは可能ですが、地図タイルなどを取得して動画素材として保存・出力する使い方は利用条件として認められていません。そのため、Google Maps上に GPS 軌跡を表示して mp4 化するアプリが作成できない課題があります。

参考を表示

参考: Google Geo Guidelines / Google Maps Platform Terms

Customer will not extract, export, or otherwise scrape Google Maps Content ... outside the Services. : Google Maps のコンテンツを取り出して、サービス外の用途に使うことは認められていません。
Customer will not: (i) pre-fetch, index, store, reshare, or rehost Google Maps Content ... : Google Maps のコンテンツを先読み、保存、再共有、再ホストすることは認められていません。
... (ii) bulk download Google Maps tiles, Street View images, geocodes, directions ... : 地図タイルや関連データをまとめて取得することは認められていません。

国土地理院

地理院地図は、国土地理院コンテンツ利用規約と出典記載ルールに従い、必要な出典を記載して利用できます。出典を示す前提で、商用利用を含む配信・放映における動画素材として扱いやすいのが利点です。この点が、Google Maps と比べたときの大きな違いです。

参考を表示

参考: 国土地理院コンテンツ利用規約 / 国土地理院の地図等の利用手続き / 地理院タイル利用案内

地理院タイルをウェブサイトやソフトウェア、アプリケーション上でリアルタイムに読み込んで利用する場合 ... 出典の明示のみで申請不要でご利用いただけます。 : 地理院地図は、出典を示したうえで申請不要で使えることが案内されています。
国土地理院のウェブサイトで公開している情報は、別の利用ルールが適用されるものを除き、自由に利用できます。商用利用も可能です。 : 国土地理院は、商用利用を含めて利用可能であることを案内しています。
地理院タイルをウェブサイトやソフトウェア、アプリケーション上でリアルタイムに読み込んで利用する場合 ... 出典の明示のみで申請不要 : ソフトウェアやアプリへ組み込んで使う前提でも、出典明示のみで利用できることが案内されています。

権利表記の方法

利用の目安

個人での YouTube 利用であれば、ほとんどの場合に生成した動画をそのまま利用できます。

詳しくは利用条件と利用規約をご確認ください。

表示される権利表記

次の権利表記がデフォルトで表示されます。

地図データ：国土地理院地理院タイルを加工して利用数値データ：国土交通省国土数値情報（N03・P05）　　　　　　政府統計の総合窓口（e-Stat）を加工して利用生成ソフト：gaso GSI Movie Maker

Specs

仕様

主な仕様

入力形式

GPX / KMZ / KML

出力形式

mp4 (H.264)

解像度

3840 × 2160

フレームレート

60fps

ビットレート

20 - 100 Mbps の範囲で調整

利用環境と配慮事項

推奨環境

Chrome 系デスクトップブラウザ

動作方式

ブラウザアプリケーション

処理速度

プレビューや書き出しの速度は、利用する PC の CPU / GPU / メモリ性能やブラウザ環境に依存します。

地図ベース

国土地理院ベクトル地図をベースに利用

動作の仕組み 興味のある方向けに、読込から4K mp4 保存までの流れ、鉄道路線の重ね表示、山岳地形の扱いを簡潔にまとめています。

1
Browser

起動

ブラウザでアプリを開き、UI と設定を初期化し、地図描画コンポーネントを準備します。
2
Local Input JSZip pako

ローカルファイル読込

ユーザーがローカルの GPX / KML / KMZ を選び、軌跡点、時刻、コメントなどをブラウザ内で解析します。KMZ は ZIP 展開して内部 KML を読みます。

入力ファイルは外部送信せず、ブラウザ内だけで処理します。
3
External Resource MapLibre GL JS

地図リソース取得

国土地理院の地図表示に必要なデータを実行時に取得し、ベース地図を描画します。山岳地形を有効にした場合は、標高タイルも必要な範囲だけ取得します。

外部取得があるのは、国土地理院の地図表示用リソースと、山岳地形で使う標高タイルです。
4
Generated Data

生成済みデータ読込

日本沿岸の補完データ（N03 由来）、市区町村本庁座標（P05 由来）、人口順位データ（e-Stat / 令和2年国勢調査由来）、日本周辺の広域陸地データなど、公的機関や公開データをもとに作成した生成済みデータを読み込みます。

これらは実行時の外部取得ではなく、加工済みデータとして同梱されています。一部自治体は公式サイト情報で補完しています。山岳地形の陰影は、この段階では読み込まず、必要時にブラウザ内で生成します。
5
Browser

描画計画生成

軌跡からカメラ移動を計算し、地図固定モードまたは軌跡追跡モードに応じて表示中心とズームを決定します。あわせて都道府県名・市区町村名、鉄道路線の重ね表示、コメント、クレジットの重ね方を決め、山岳地形が有効な場合は必要な地形タイルの範囲も見積もります。
6
Browser

プレビュー合成

ベース地図、軌跡、都道府県ラベル、市区町村ラベル、鉄道路線の重ね表示、コメント、クレジットをブラウザ上で合成し、リアルタイムに再生します。山岳地形が有効な場合は、プレビュー用にローカル生成した陰影も重ねます。
7
Mediabunny WebCodecs

mp4 書き出し

同じカメラと重ね表示の構成で再描画し、ブラウザ側でエンコードして mp4 を生成します。山岳地形が有効な場合は、書き出し前に必要な地形タイルだけを抽出し、ローカルで陰影を生成して使います。鉄道路線が有効な場合は、鉄道路線の詳細データを路線ごとにまとめ直した線を同じ構成で重ねます。
8
Local Output

ローカル保存

生成した mp4 をローカルへ保存します。入力ファイルも出力動画も、主要な処理はブラウザ内で完結します。

この仕組みで伝えたいこと

ユーザーの軌跡データは外部送信しません。
外部取得するのは国土地理院の地図表示用リソースと、山岳地形で使う標高タイルです。
都道府県名・市区町村名の表示や陸地の補完表示には、公的機関や公開データをもとに作成した同梱データを使います。
鉄道路線は地図が元から持つ単純な線をそのまま出さず、鉄道路線の詳細データを路線ごとにまとめ直した重ね表示として描きます。
権利表記保護のため、生成した動画のクレジットを固定しています。
描画と mp4 書き出しはブラウザ上で完結します。

主な生成済みデータと由来

日本沿岸補完ポリゴン: 国土数値情報 N03 由来
市区町村本庁座標: 国土数値情報 P05 由来
人口順位データ: e-Stat / 令和2年国勢調査由来
一部自治体: 公式サイト情報で補完
日本周辺の広域陸地データ: Natural Earth 50m Land 由来

地図描画エンジンの処理フロー

%%{init: {'flowchart': {'padding': 4}}}%%
flowchart TD
  A["入力と設定"] --> B["地図の表示ルールを準備する"]
  A --> G1["画面づくりに使う情報
軌跡データ
再生時刻
カメラ設定"]

  B --> C["地図表示の土台を用意する"]

  C --> D["海と陸の形を準備する
広域の陸地と日本の詳細な陸地を重ね
粗い輪郭を置き換える"]
  C --> E["地図の表示内容を整理する
不要な要素を消し
道路や県境やラベルの対象を決める"]
  C --> F["山岳地形を準備する
有効な場合は標高データから陰影を作る"]
  C --> R["鉄道路線の重ね表示を準備する
鉄道路線の詳細データを路線ごとにまとめ直し
表示したい路線だけを描画対象にする"]

  G1 --> G["その時点の地図の状態を計算する"]
  G --> H["その時点の位置と拡大率に地図を合わせる"]
  H --> I["地図本体を描画する"]

  D --> Z["画面を描画する"]
  E --> Z
  I --> Z
  F --> Z
  R --> Z

  G --> J["地図の上に重ねる情報を準備する
地名ラベル
軌跡表示
補助情報"]

  J --> Z

  Z --> O["プレビュー画面または書き出し画像として出力する"]

山岳地形の処理フロー

%%{init: {'themeVariables': {'fontSize': '12px'}, 'flowchart': {'padding': 4}}}%%
flowchart TD
  A["国土地理院の標高タイルを取得"] --> B["標高データを読み込む"]
  B --> C["欠損や空白を埋めて、扱いやすい地形面を作る"]
  C --> D["地形の傾きと向きを調べる
平地か山地かを見分ける"]
  C --> E["近距離の起伏を作る
細かい尾根や谷の強さを見る"]
  C --> F["広域の起伏を作る
山塊の大きなうねりを見る"]
  D --> G["複数方向から光を当てたような陰影を作る
4方向の光を合成する"]
  E --> H["細かい山地らしさを判定する
細い尾根や谷があるかを見る"]
  F --> I["大きな山塊らしさを判定する
広い範囲で山が盛り上がっているかを見る"]
  C --> J["標高の高さを参照する
標高 180〜760m は山地判定に使う
70m 未満は白寄りに抑える"]
  H --> K["山岳地帯マスクを作る
細かい起伏・広い起伏・傾き・標高を組み合わせる"]
  I --> K
  J --> K
  G --> L["淡い緑の基本色を作る
平地は白寄り
山地だけ色を乗せる"]
  K --> L
  G --> M["尾根の白い筋を強調する
尾根らしい細部だけを白くする"]
  J --> N["高いピークを白点で強調する
標高 650〜1500m のピークを目立たせる"]
  L --> O["色と陰影を合成する
最後に少しだけぼかしてなじませる"]
  M --> O
  N --> O
  O --> P["1枚の山岳地形タイル画像として出力"]

動画生成処理のフロー

%%{init: {'themeVariables': {'fontSize': '12px'}, 'flowchart': {'padding': 4}}}%%
flowchart TD
  A["入力と設定"] --> B["書き出し条件を決める
動画サイズ
フレームレート
画質と保存先"]

  B --> C["書き出し前の準備をする"]
  C --> C1["動画全体の長さとフレーム数を決める"]
  C --> C2["山岳地形が有効なら
標高データから陰影を事前計算する"]
  C --> C3["市区町村ラベルが有効なら
表示計画を事前に準備する"]
  C --> C4["鉄道路線が有効なら
鉄道路線の詳細データを路線ごとにまとめ直す"]
  C --> C5["動画エンコーダを準備する"]

  C1 --> D["各フレームの描画処理"]
  C2 --> D
  C3 --> D
  C4 --> D
  C5 --> D

  D --> E["その時点の地図の状態を計算する
再生時刻
軌跡位置
カメラ設定"]

  E --> F["その時点の位置と拡大率に地図を合わせる"]
  F --> G["地図本体を描画する"]

  G --> H["必要なら山岳地形を重ねる"]
  H --> I["地図の上に重ねる情報を描く
地名ラベル
鉄道路線の重ね表示
軌跡表示
補助情報"]

  I --> J["1フレーム分の画像を完成させる"]
  J --> K["動画エンコーダへ渡す"]

  K --> M["全フレーム完了か判定する"]
  M -->|いいえ| D
  M -->|はい| N["動画を仕上げる"]
  N --> O["MP4 ファイルとして保存する"]

使用ライブラリと使用データについて

地図描画や KMZ 展開、山岳地形のローカル生成、mp4 出力には、MapLibre GL JS、JSZip、pako、Mediabunny などのオープンソースライブラリと、WebCodecs、fetch、Canvas 2D などのブラウザ標準機能を利用しています。

使用データとして、国土地理院、国土地理院 DEM / 陰影起伏図、国土数値情報（N03・P05）、e-Stat、Natural Earth を使用しています。使用データの利用条件確認は利用者責任となります。

Terms

利用条件

個人・教育機関・行政機関の利用

利用と生成動画

個人・教育機関・行政機関による利用では、本ソフトウェアを自由に使用することが可能です。
有料・無料に関わらず生成した動画を自由に使用できます。gaso は生成した動画そのものに新たな権利を主張しません。

注意点

生成動画内に書かれた権利表記は消すことはできません。使用時は権利表記が常に見える状態として、トリミングや塗りつぶし等で権利表記を消さないようにして下さい。

法人の利用
